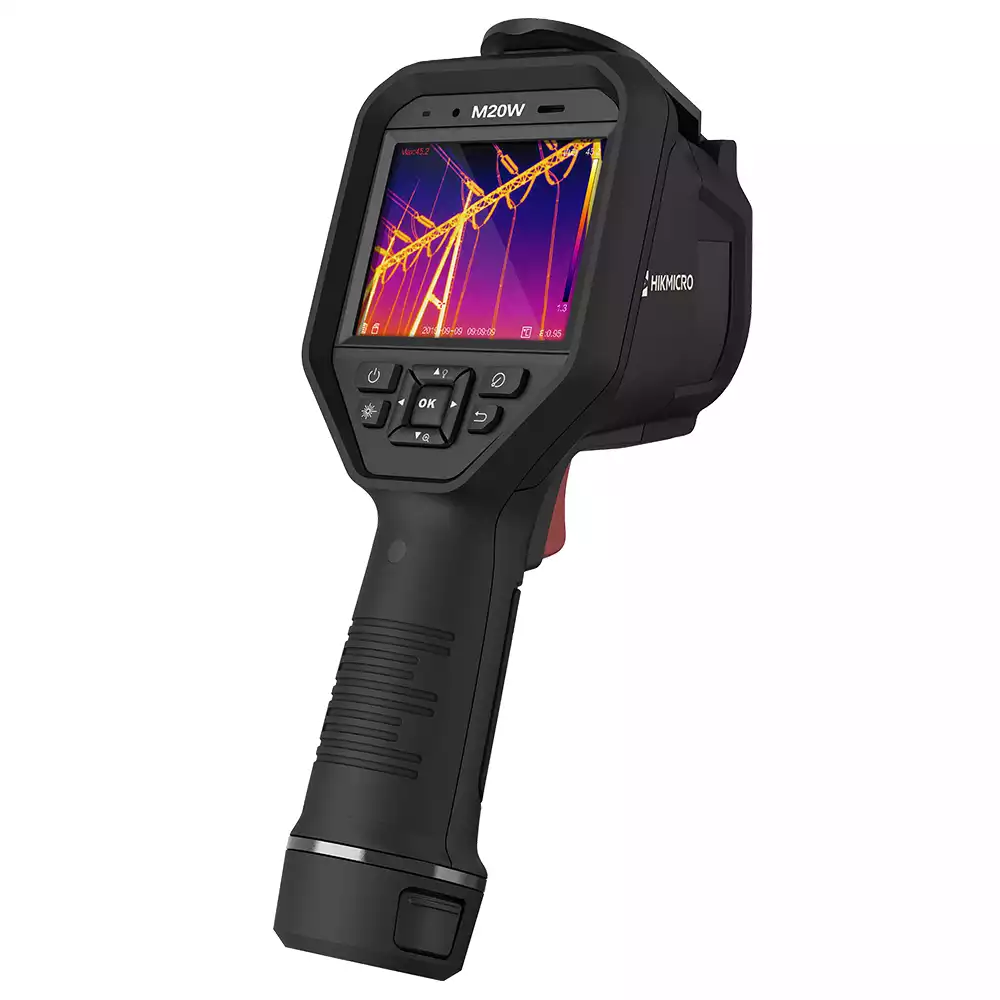

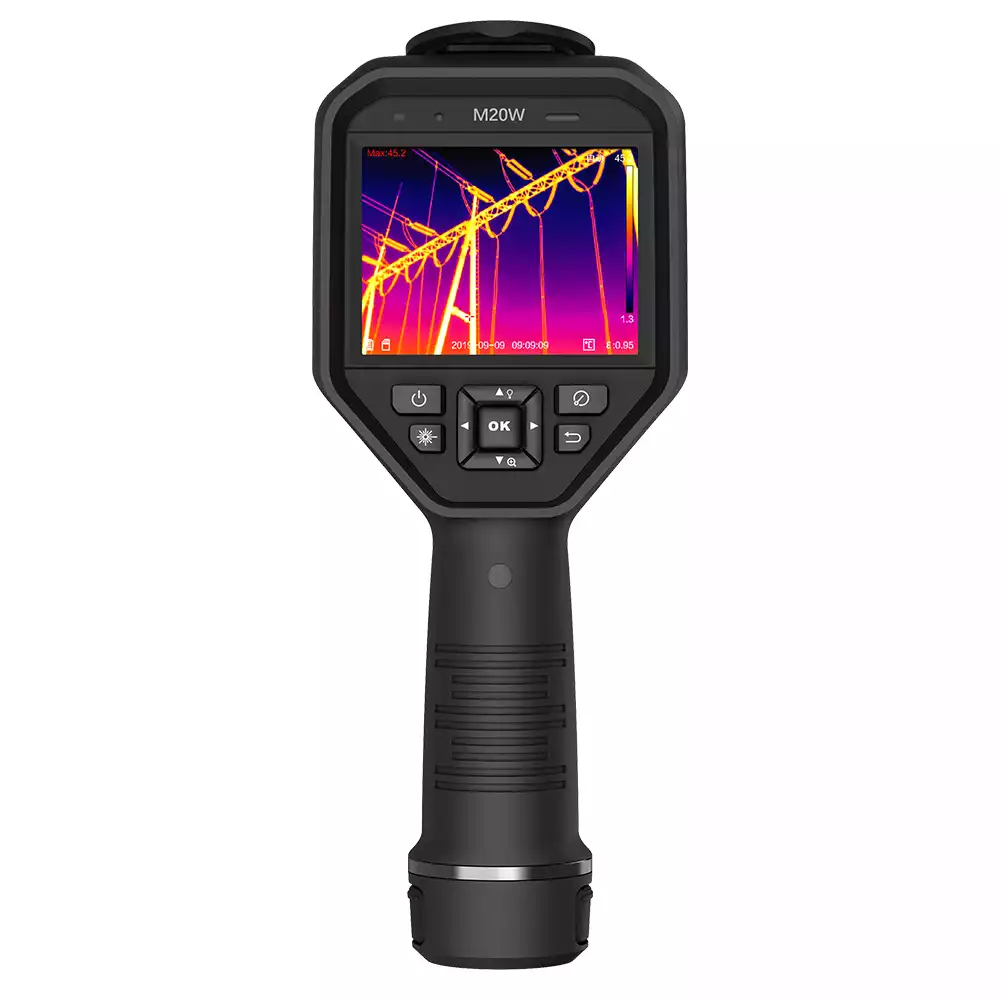

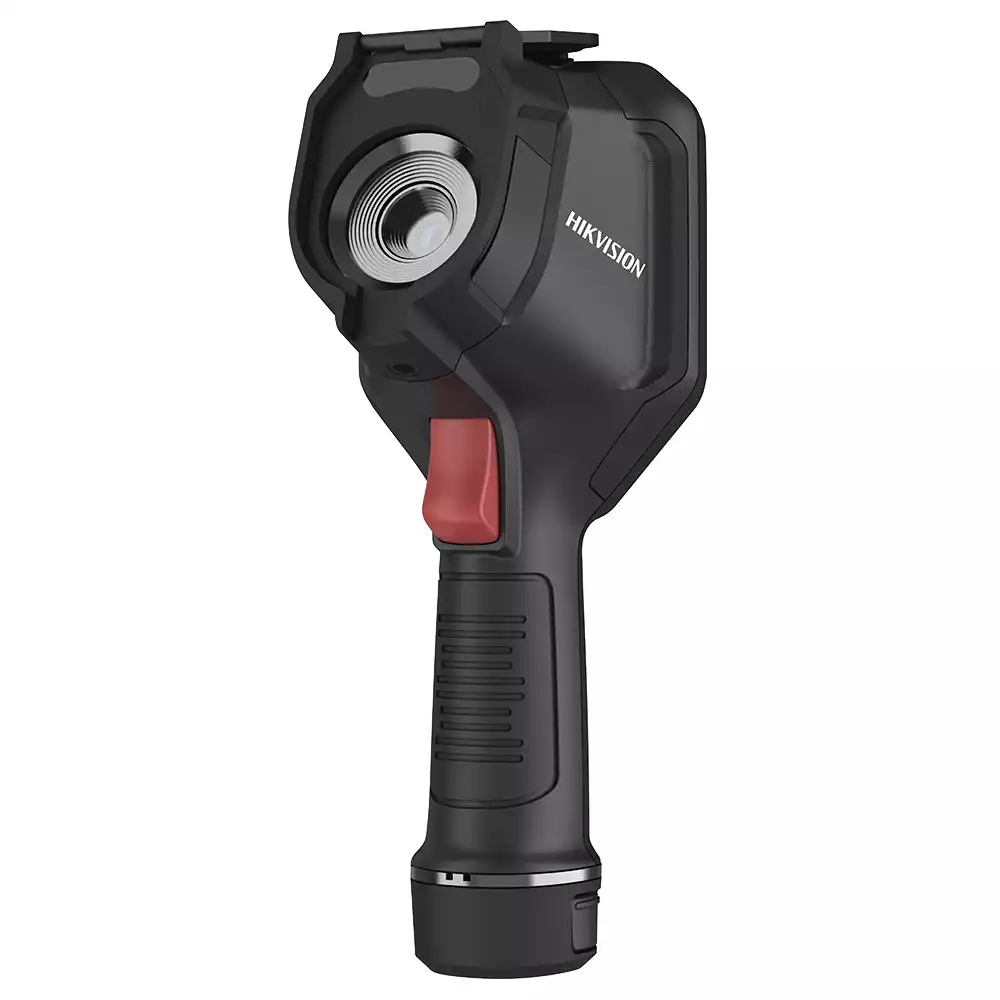

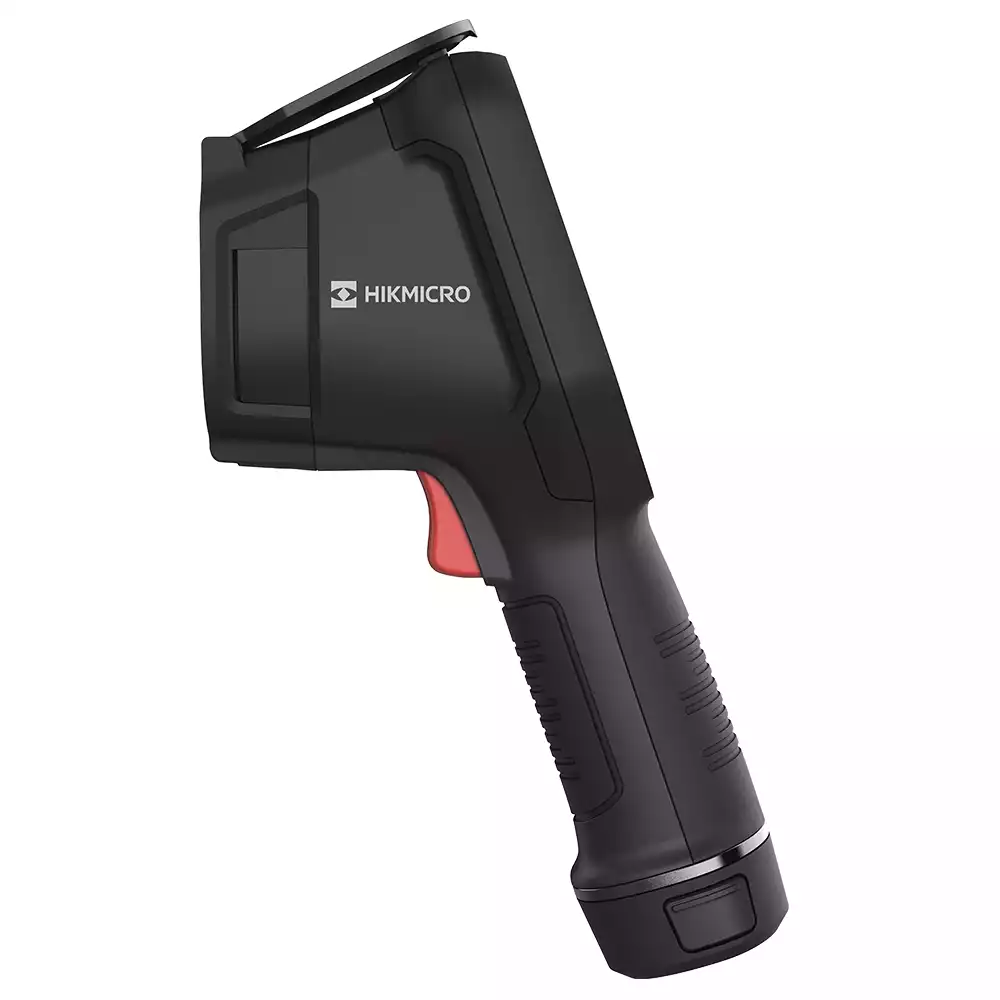

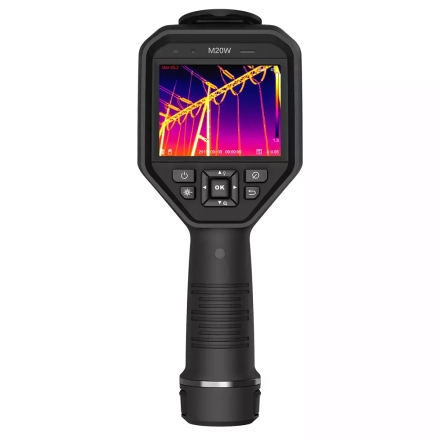

Hikmicro M20W — это ручной тепловизор, оснащённый инфракрасным детектором с разрешением 256×192 пикселя и встроенной цифровой камерой. Он обеспечивает визуализацию тепловых аномалий в реальном времени, что делает его идеальным инструментом для технического обслуживания, диагностики и инспекции оборудования.
Прибор отличается широким углом обзора, Wi-Fi-соединением и удобным сенсорным интерфейсом. M20W поддерживает сохранение изображений и видео, а также передачу данных на мобильные устройства, обеспечивая эффективный анализ и отчётность прямо на месте работы.
- Высокое качество изображения: детектор VOx с чувствительностью NETD < 35 mK и разрешением ИК до 384×288 (в зависимости от модели) обеспечивает чёткое тепловое изображение.
- Ручная фокусировка: позволяет получать резкое изображение объектов с расстояния от 0,1–0,2 м, что обеспечивает точные результаты.
- Сменная аккумуляторная система: в комплекте два аккумулятора Li-ion и зарядная док-станция, до 12 часов работы.
- Аннотации изображений: возможность добавлять текстовые или голосовые заметки прямо на изображение для повышения эффективности инспекций.
- Level & Span одним касанием: быстро улучшает контрастность изображения по интересующей области на сенсорном экране 3.5″.
- Различные режимы отображения: Thermal, Fusion, PIP и оптический режим для различных условий и предпочтений.
- Прочный и долговечный корпус: защита IP54 и устойчивость к падению с высоты до 2 метров.
- Лазерный указатель: помогает точно определить центр измерения на объекте.
- Беспроводная передача данных: подключение по Wi-Fi к приложению HIKMICRO Viewer для передачи изображений, видео и создания отчётов.
- Технология SuperIR: улучшает качество изображения в реальном времени, с возможностью увеличения до 4×.
- Макрорежим: подходит для съёмки мелких деталей, например компонентов на платах, с помощью макрообъектива.
- Функция ΔT (разность температур): отображает разницу температур между двумя точками или между точкой и заданным значением.
- Встроенный фонарик: светодиодная подсветка для съёмки в тёмных условиях.
- Порт USB‑C: для зарядки, передачи данных и потоковой трансляции видео (UVC).
- Поддержка карт памяти: microSD до 32 GB или 64 GB (в зависимости от модели).
- Запись видео с радиометрией: поддержка MP4 и радиометрического видео, а также потоковая передача по Wi-Fi или USB.
- Разнообразие измерительных инструментов: до 10 точек, прямоугольники, круги, линии, горячие и холодные точки.
- Высокая точность измерений: ±2 °C или ±2 % при температуре окружающей среды 15–35 °C; в модели M31T — до ±0.5 °C.
- Широкий диапазон температур: от –20 °C до +650 °C (в зависимости от модели).
| ИК-изображение |
| Разрешение ИК |
256 × 192 (49 152 пикселей) |
| SuperIR |
512 × 384 (196 608 пикселей) |
| NETD |
< 40 мК (при 25 °C, F=1.0) |
| Частота изображения |
25 Гц |
| Размер пикселя |
12 μm |
| Спектральный диапазон |
7,5 – 14 μm |
| Фокусное расстояние |
3,6 мм |
| Диафрагма |
F1.0 |
| Поле зрения (FOV) |
50° × 37,2° |
| Пространственное разрешение (IFOV) |
3,33 мрад |
| Мин. дистанция фокусировки |
0,3 м (0,984 фут) |
| Режим фокусировки |
Фиксированный фокус |
| Отображение изображения |
| Визуальная камера |
3264 × 2448 (8 МП) |
| Дисплей |
640 × 480, 3,5″ сенсорный LCD-экран |
| Яркость экрана |
Ручная регулировка |
| Цифровой зум |
1.0x – 8.0x (плавный) |
| Цветовые палитры |
White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red, Condensation Alarm |
| Режим палитры |
Выше / Ниже / Интервал |
| Цветовая сигнализация |
Выше / Ниже / Интервал / Изоляция |
| Режимы изображения |
Тепловой / Визуальный / Fusion / PIP / Смешивание |
| Измерение и анализ |
| Диапазон измеряемых температур |
От -20 °C до 650 °C |
| Точность |
±2 °C при 0–100 °C, ±2% при 100–600 °C, ±4% при 600–650 °C (при 15–35 °C окружающей среды) |
| Инструменты измерения |
Центральная точка, горячая точка, холодная точка; пользовательские: 10 точек, 1 линия, 5 прямоугольников, 5 кругов |
| Режим уровня и диапазона |
Авто / ручной / 1-клик по экрану |
| Хранение данных и коммуникация |
| Ёмкость хранения изображений |
Около 60 000 изображений (8 МП) |
| Аннотации |
Голос (до 60 сек), текст (до 200 символов), QR-код, изображение, теги, рисунок |
| Ёмкость хранения видео |
MP4 — до 150 ч; радиометрическое — до 50 ч |
| Форматы видео |
MP4 и радиометрическое |
| Радиометрическое ИК-видео |
Стриминг (сжатый) через UVC и Wi-Fi |
| Доп. карта памяти |
Micro SD до 32 ГБ |
| Общие характеристики |
| Wi-Fi |
802.11 b/g/n (2,4 ГГц и 5 ГГц) |
| Bluetooth |
Bluetooth 4.2 |
| USB-интерфейс |
USB Type-C |
| Лазер |
Да, класс II, 635 нм, <1 мВт |
| Светодиодная подсветка |
Да |
| Тип батареи |
Съёмная перезаряжаемая Li-ion батарея |
| Время работы батареи |
Около 6 часов |
| Время зарядки |
Около 4 часов |
| Степень защиты |
IP54 |
| Высота падения |
2 м (6,56 фута) |
| Безопасность |
IEC 61010-1 |
| ЭМС |
EN 50130-4, EN 55032, EN IEC 61000-3-2, EN 61000-3-3 |
| Вибрация |
1 g, IEC 60068-2-6 |
| Удар |
15 g, IEC 60068-2-27 |
| Рабочая температура |
-10 °C…50 °C (14 °F…122 °F) |
| Температура хранения |
-20 °C…70 °C (−4 °F…158 °F) |
| Относительная влажность |
<95% без конденсации |
| Вес |
~660 г (1,46 фунта) |
| Габариты |
244 × 100 × 104 мм (9,6 × 3,9 × 4,1 дюйма) |
| Крепление на штатив |
UNC ¼”-20 |
| Гарантия |
3 года на прибор, 10 лет на детектор, 2 года на батарею |
| Режим энергосбережения |
Да |
| Наименование |
Категория |
Язык |
Размер файла (МБ) |
Скачать |
| Тепловизионные камеры Серии M |
Руководство пользователя |
Eng |
13,3 |
 |
