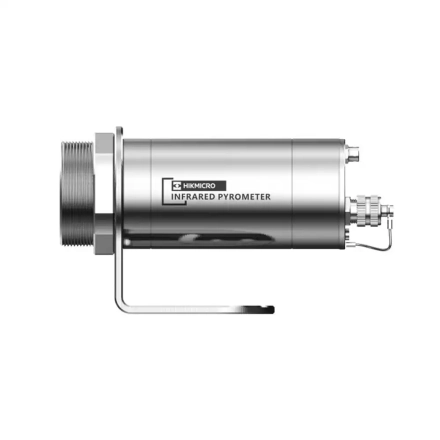

PD220 — интеллектуальный прибор для измерения температуры, рассчитанный на суровые промышленные среды. Он предназначен для измерения высокой температуры и подачи сигналов тревоги. Отличается гибкостью и легкостью в установке.
Пирометр может быть использован для измерения температуры в диапазоне от средней до высокой, например, при мониторинге стержней, горячекатаных листов, цементных печей, процессов термической обработки, индукционного обогрева, а также для измерений на монокристаллическом и поликристаллическом кремнии. Кроме того, его можно применять для измерения сверхвысоких температур в вакуумных и графитовых печах, а также в печах высокой температуры.
- Компактные пирометры для бесконтактного измерения высоких температур
- Широкий диапазон измерения: от 150 °C до 3200 °C (в зависимости от модели)
- Высокая точность: до ±(0.3 % + 1 °C)
- Малое пятно измерения и быстрое время отклика (~10 мс)
- Поддержка фильтрации и режима удержания для точной стабилизации показаний
- Универсальные интерфейсы: аналоговый и цифровой выход, поддержка Modbus и TCP/IP
- Надёжный корпус с защитой IP66, устойчив к вибрациям и ударам
- Рабочий диапазон температур: от 0 °C до +65 °C (с опцией воздушного или водяного охлаждения до +300 °C)
- Компактные размеры: около Ø52 × 149 мм и вес ~680 г
- Гарантия: 5 лет на изделие
| Характеристики измерения |
| Спектральный диапазон |
1,3–1,7 мкм |
| Диапазон температур |
300 °C…1600 °C (572 °F…2912 °F) |
| Точность |
400–1600 °C: ±(0,5% × Tизм + 2) °C / 752–2912 °F: ±(0,5% × Tизм + 3,6) °F
300–400 °C: ±(2% × Tизм + 2) °C / 572–752 °F: ±(2% × Tизм + 3,6) °F
*При температуре окружающей среды 23 ± 5 °C, ε=1, время отклика 100 мс, без ослабления.
Tизм — текущая измеренная температура. |
| Разрешение |
0,1 °C / 0,18 °F |
| Повторяемость |
400–1600 °C: ±(0,3% × Tизм + 1) °C / 752–2912 °F: ±(0,3% × Tизм + 1,8) °F
300–400 °C: ±(1% × Tизм + 1) °C / 572–752 °F: ±(1% × Tизм + 1,8) °F
*При температуре окружающей среды 23 ± 5 °C, ε=1, время отклика 100 мс, без ослабления.
Tизм — текущая измеренная температура. |
| Оптическое разрешение (D:S) |
100:1 (90% энергии) |
| Размер пятна |
3 мм |
| Время отклика |
10 мс |
| Наклон (Slope) |
0,850–1,150 |
| Излучательная способность |
0,100–1,100 |
| Прицеливание |
Визуальный дисплей |
| Обработка сигнала |
Режим усреднения, температурный фильтр, удержание пиков/падений |
| Диапазон фокусировки |
0,3 м – ∞ |
| Визуальные характеристики |
| Поле зрения (FOV) |
7° × 5,5° |
| Оптическое разрешение |
1728 × 1296 |
| Обмен данными |
| Аналоговый выход |
Поддержка пропорционального выхода, разрешение 16 бит, макс. нагрузка 600 Ω
Интерфейс: 4–20 мА
Типы выхода: 4–20 мА / 0–20 мА |
| Цифровой выход |
RS485, Modbus RTU, Modbus TCP, I/O |
| Выход тревоги |
Поддержка температурной тревоги, тревоги по температуре окружающей среды, тревоги загрязнения, FSMC-тревоги, тревоги по 4–20 мА, релейной тревоги, I/O тревоги |
| Протоколы |
TCP/IP |
| Общие характеристики |
| Питание |
DC 10–30 В |
| Потребляемая мощность |
Макс. 5 Вт |
| Дисплей |
OLCD, разрешение 128 × 32 |
| Лазер |
Нет |
| Степень защиты |
IP66 |
| Рабочая температура |
Без охлаждения: 0…+65 °C (32…+149 °F)
С воздушным и водяным охлаждением: 0…+300 °C (32…+572 °F) |
| Температура хранения |
-20…+70 °C (-4…+158 °F) |
| Относительная влажность |
<95%, без конденсата |
| Виброустойчивость |
1 g, IEC 60068-2-6 |
| Ударопрочность |
15 g, IEC 60068-2-27 |
| Габариты |
φ52,4 × 148,7 мм (φ2,06 × 5,85 дюйма) |
| Вес |
680 г (1,5 фунта) |
| Гарантия |
5 лет на весь продукт |
| Наименование |
Категория |
Язык |
Размер файла (МБ) |
Скачать |
| Пирометры серий PS2 & PD2 |
Руководство пользователя |
Multilanguage |
2,2 |
 |
