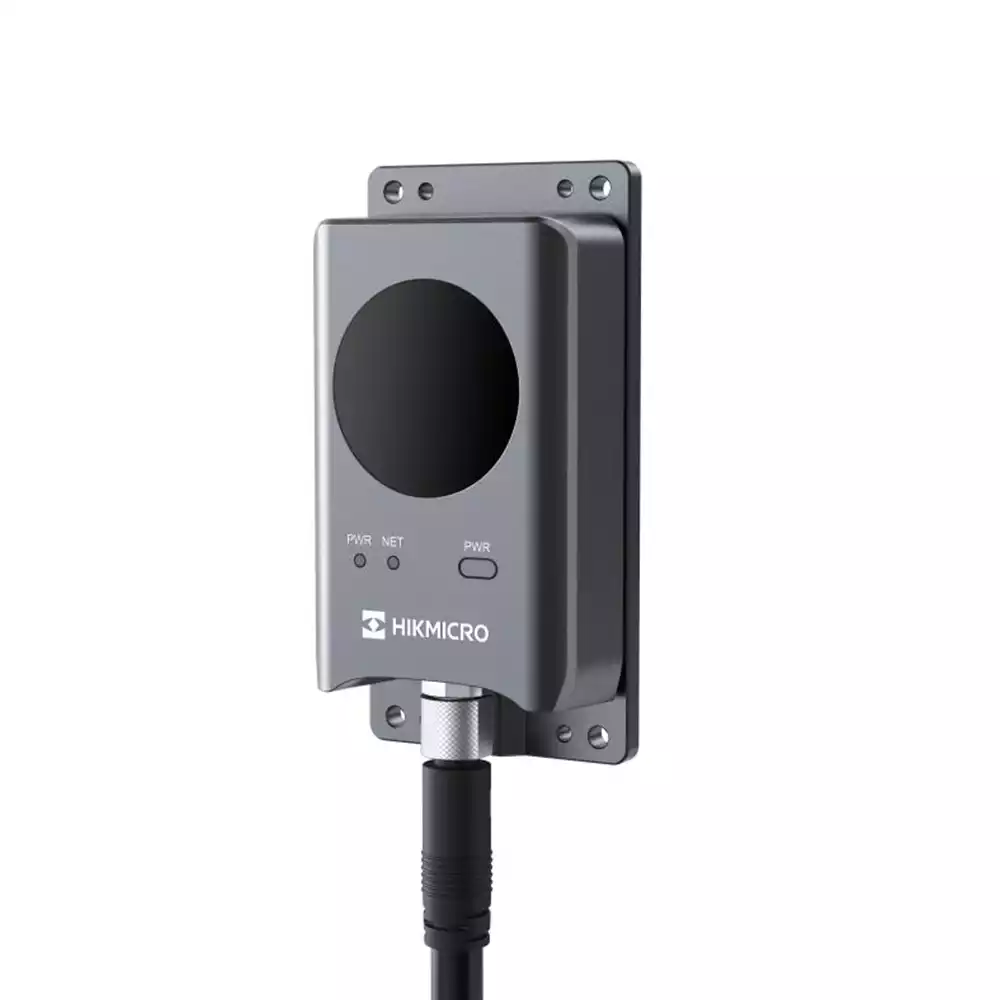

Тепловизионная камера Cube — это устройство для измерения температуры, оснащённое тепловым объективом.
Камера укомплектована высокочувствительным ИК-детектором и высокопроизводительным сенсором, что позволяет ей измерять температуру объектов в режиме реального времени с высокой точностью. Она применяется в электротехнических системах, промышленной автоматизации и других областях для предотвращения возгораний. Система предварительной тревоги позволяет оперативно обнаруживать нештатные ситуации и защищать ваше имущество.
- Компактная тепловизионная камера для стационарного наблюдения и интеграции в системы
- Высокая тепловая чувствительность (NETD < 40 mK) для обнаружения малых изменений температуры
- Широкий угол обзора — до 110° по горизонтали и 81° по вертикали — для полного охвата сцены
- Измерение температуры в реальном времени с точностью ±2 °C или ±2 %
- Цифровой зум (2× и 4×) для детального анализа областей интереса
- Функция постоянного мониторинга с предупреждением при аномальных температурах
- Поддержка режимов измерения: точка, линия и область
- Компактность и лёгкий вес (около 102 × 51,2 × 27,5 мм, ~180 г) для лёгкой интеграции
- Цветовые палитры изображений: тёплый/холодный и другие режимы визуализации
- Универсальные интерфейсы подключения: Ethernet (RJ45), питание 12 В, RS‑485 (в зависимости от модели)
- Надёжные функции сетевого доступа и системные методы тревоги для оперативного реагирования
| Тепловизионный модуль |
| Тип сенсора |
Неохлаждаемый фокальный массив на оксиде ванадия |
| Шаг пикселя |
12 μm |
| Диапазон длины волны |
8–14 μm |
| NETD |
Менее 40 мК (при 25 °C, F=1.1) |
| IFOV |
13,08 мрад |
| Поле зрения |
110° × 81,3° (Г × В) |
| Мин. дистанция фокусировки |
0,1 м |
| Диафрагма |
F1.1 |
| Цифровой зум |
×2, ×4 |
| Фокусное расстояние |
1,0 мм |
| Разрешение |
160 × 120 (выходное изображение: 320 × 240) |
| Интеллектуальные функции |
| Измерение температуры |
3 типа правил, всего 21 правило (10 точек, 10 зон, 1 линия) |
| Видео и изображение |
| Цветовые палитры |
15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1,
Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue |
| Сеть |
| Протоколы |
IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP,
DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, DHCP, Email, ICMP |
| API |
ISAPI SDK |
| Одновременный просмотр |
До 20 каналов |
| Безопасность |
Аутентификация, шифрование HTTPS, контроль доступа, фильтрация IP |
| Клиент |
HIKMICRO Studio |
| Веб-браузер |
Прямая трансляция (через плагин): Internet Explorer 11
Прямая трансляция (без плагина): Chrome 57.0+, Firefox 52.0+
Локальный просмотр: Chrome 57.0+, Firefox 52.0+ |
| Интерфейсы |
| Коммуникационный интерфейс |
1 × RJ45 10M/100M Ethernet
1 × RS-485 (ModBus поддерживается) |
| Функции системы |
| Отображение температуры |
Макс. и мин. температура в реальном времени |
| Типы правил |
3 типа правил (10 точек, 10 зон, 1 линия) |
| Диапазон измерения |
-20 °C…150 °C, 0 °C…550 °C |
| Точность измерения |
Макс. (±2 °C, ±2%) |
| Обработка изображения |
| Цветовая индикация цели |
Да, в режимах White Hot и Black Hot |
| Видео и аудио |
| Основной поток |
Thermal: 25 fps (1280×720, 704×576, 640×480, 352×288, 320×240) |
| Сжатие видео |
Основной поток: H.265 / H.264
Вторичный поток: H.265 / H.264 / MJPEG |
| Вторичный поток |
Thermal: 25 fps (704×576, 352×288, 320×240) |
| Общие характеристики |
| Степень защиты |
IP67
Защита от перенапряжения, молнии 6000 В, скачков напряжения |
| Вес |
Около 180 г (0,39 фунта) |
| Габариты |
102 × 51,2 × 27,5 мм (4,0″ × 2,0″ × 1,1″) |
| Питание |
9–15 В DC, 1,6 Вт постоянная / макс. 2 Вт |
| Рабочая температура / Влажность |
-10 °C…60 °C (14 °F…140 °F), ≤ 95% |
| Язык меню |
Английский |
| Наименование |
Категория |
Язык |
Размер файла (МБ) |
Скачать |
| Тепловизионная камера HM-TD3118T-1/Q |
Руководство пользователя |
Eng |
1,5 |
 |
