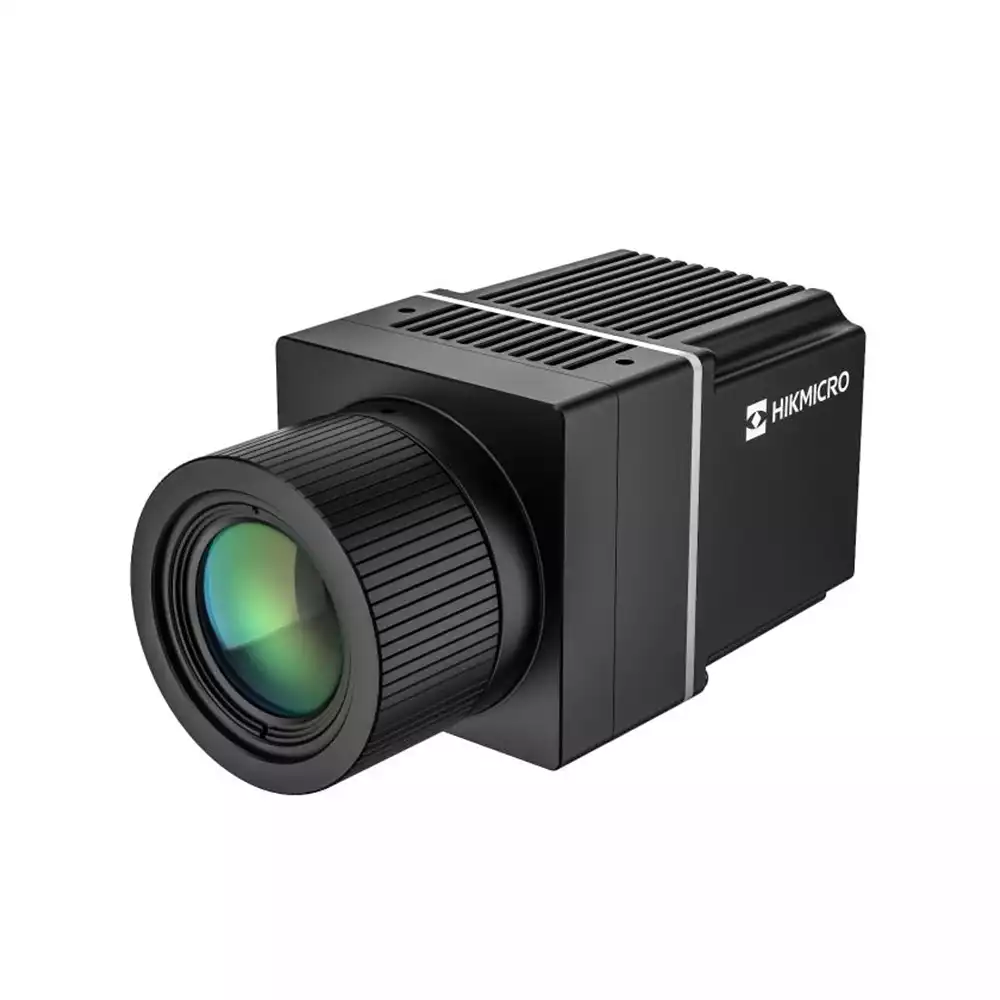

HIKMICRO HM-TD2A67H2-7/Q — это компактный тепловизионный модуль с объективом 7 мм, предназначенный для встраивания в интеллектуальные системы мониторинга, охраны и промышленной автоматизации. Модуль оснащён инфракрасным сенсором с высокой чувствительностью, что обеспечивает надёжную визуализацию тепловых аномалий на коротких дистанциях.
Благодаря небольшим размерам, низкому энергопотреблению и поддержке стандартных интерфейсов передачи данных, HM-TD2A67H2-7/Q легко интегрируется в разнообразные платформы. Он идеально подходит для задач, где требуется точный тепловой контроль в ограниченном пространстве, например, в электронике, робототехнике или встраиваемых системах.
- Высокое тепловое разрешение 640×512 для детальной термографии
- Широкий диапазон измерения температур: от 0 °C до 1800 °C для экстремальных условий
- Высокая точность измерений: около ±2 °C или ± 2 %
- Быстрая частота кадров до 50 fps для непрерывного мониторинга высокотемпературных процессов
- Измерения в заданных точках, линиях и областях изображения для точного анализа
- Цветовые сигналы (изотермы) для мгновенного обнаружения аномалий по температуре
- Цифровой зум (2×, 4×, 8×) и различные палитры (White Hot, Black Hot, Fusion, Rainbow, Ironbow и др.) для гибкой визуализации
- Широкий набор интерфейсов: Ethernet (RJ45), RS‑485, вход/выход сигналов тревоги и CVBS для интеграции
- Надёжный корпус: степень защиты IP40, испытание на падение с 1 м, погодоустойчивость
| Тепловизионный модуль |
| Тип сенсора |
Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение |
640 × 512 |
| Шаг пикселя |
17 μm |
| NETD |
≤ 35 мК (при 25 °C, F = 1.0) |
| Фокусное расстояние |
7 мм |
| IFOV |
1,13 мрад |
| Диафрагма |
F1.5 |
| Поле зрения |
90,0° × 73,8° (горизонт × вертикаль) |
| Мин. дистанция фокусировки |
0,5 м |
| Измерение и анализ |
| Диапазон температур объектов |
0 °C…1000 °C (32 °F…1832 °F) |
| Точность измерения |
Для объектов 100–1000 °C:
±2% при температуре окружающей среды 18–25 °C
±3% при температуре 25–50 °C |
| Предустановки измерения |
Горячая/холодная точка в реальном времени |
| Пользовательские точки |
До 10 |
| Пользовательские линии |
1 |
| Пользовательские области |
До 10 |
| Цветовая сигнализация (изотермы) |
Выше / Между / Ниже |
| Термографическая интеграция |
| Температурные метаданные |
Непрерывный вывод данных по заданным правилам измерений |
| Кодирование термоданных |
4 кадра/с, 32-бит, 640 × 512 |
| Передача термоданных |
Поток полного экрана в реальном времени
(16- или 32-бит, 640 × 512) через RTSP, ISAPI и SDK |
| Передача сырых данных |
YUV-поток полного экрана через RTSP и SDK |
| Видео и изображение |
| Основной поток |
50 кадр./с (1280×720, 704×576, 640×512, 384×288, 352×288) |
| Сжатие видео |
H.265 / H.264 / MJPEG |
| Цветовые палитры |
15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,
Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,
Rain, Red Hot, Green Hot, Dark Blue |
| Сеть |
| Сетевые протоколы |
IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP,
DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP |
| Одновременный просмотр |
До 3 каналов |
| Пользователи и уровни доступа |
До 32 пользователей, 3 уровня: администратор, оператор, пользователь |
| Безопасность |
Аутентификация (ID и пароль), шифрование HTTPS,
IEEE 802.1x (EAP-MD5, EAP-TLS), контроль доступа, фильтрация IP-адресов |
| Клиентское ПО |
HIKMICRO Studio |
| Интерфейсы |
| Вход тревоги |
1 (0–3,3 В DC) |
| Выход тревоги |
1, НЗ, уровень сигнала |
| Сетевой интерфейс |
RJ45 10M/100M/1000M, автоопределение |
| Интерфейс связи |
RS-485 (поддержка ModBus) |
| Аналоговый выход |
CVBS |
| Общие характеристики |
| Язык меню |
Английский |
| Питание |
10–30 В DC |
| Потребляемая мощность |
Макс. 4,8 Вт |
| Температура / Влажность |
-20 °C…50 °C, ≤ 90% |
| Степень защиты |
IP40 |
| Габариты |
100,6 × 50 × 50 мм (3,96″ × 1,97″ × 1,97″) |
| Крепление |
M3 |
| Вес |
Около 344 г (0,76 фунта) |
| Наименование |
Категория |
Язык |
Размер файла (МБ) |
Скачать |
| Сетевая термографическая камера HM-TD2A67H2-7/Q |
Руководство пользователя |
Eng |
1,2 |
 |
